1、故障背景

動環監控軟件顯示主機房PDU1-A WL-B3A路開關斷開報警，主機房PDU1-B WL-B3 B路開關斷開報警，我公司立刻組織人員上門維修。電氣工程師趕赴現場進行檢測，經育UPS輸出配電柜UAP1工作正常;精密列頭柜PDU1進線正常，監控觸摸屏有告警，輸出線路WL-B3 A線及B線空開全部跳閘斷開，其他線路正常，機柜WL-B3柜所有設備掉電，機柜內STS靜態切換開關設備指示燈滅，按恢復按鈕無反應，工作狀態異常，WL-B3柜內所有設備已由用戶值班人員移至WL-B4柜帶載，目前工作狀態正常。

2、故障原因分析與處理

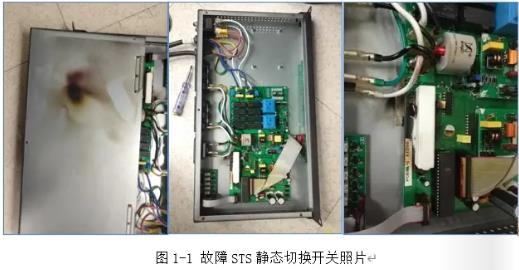

我方工程師現場拆卸檢查，機柜內STS靜態切換開關設備為歐西普品牌MSTS-16A型號，序列號為MSA0004886;靜態切換開關外觀正常無損壞，輸入導線M1、M2分別由工業連接器與列頭柜PDU1的WL-B3A線及B線空開連接，設備有輕微焦糊味拆開設備外殼后發現PCB印制電路板有明顯燒焦痕跡，其上電容及電阻器件明顯燒毀，機殼內部也有燒焦痕跡;工程師與技術經理及設備生產廠家聯系，確定為STS靜態切換開關設備損壞，造成WL-B3網絡機柜掉電，列頭柜對應A、B線空開跳閘。接到用戶報修后，我公司領導對此故障情況非常重視，于下午派遣高級服務經理及技術經理趕赴現場進行故障分析及風險評估，現場初步判斷為STS靜態切換開關設備使用年限較長，內部容阻器件老化，導致電容被擊穿，水泥電陽及PCB印制電路版燒毀

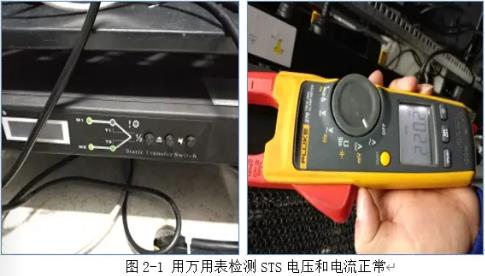

15:00電氣工程師及技術經理于現場為用戶更換好備用STS靜態開關設備，閉合PDU1列頭柜的WL-B3A線及B線空開后，STS設備運行正常。經檢測，網絡機柜WL-B3內PDU各接口電壓正常，符合B類機房國家標準。

3、故障總結

經過現場進行故障排查及檢測測試分析，了解當時機房配電環境情況。在設備故障發生時及之前的一段時間機房的配電環境完全正常、穩定;WL-B3網絡機柜所帶負載設備正常運行。因此我公司及現場聯絡的生產廠家服務工程師均認為此次事故屬于STS設備自身故障，而非系統性的問題。設備寄回生產廠家后，由生產方的技術人員通過專業檢測，判斷此臺MSTS-16A型號STS靜態切換開關設備 (序列號MS.A0004886)自2014年投入使用后已正常運行四年，設備內各種容阻元器件存在一定老化現象，此臺設備由于輸出檢測電路故障，可控硅被擊穿、電容及水泥電阻燒壞，極短時間內產生短路大電流造成上端列頭柜PDU1的WL-B3A線B線空開同時保護性跳聞，網絡機柜內負載設備掉電停止工作。由于設備切換需要斷電，由于故障期間由用戶維護人員移至WLB4機柜帶載的WL-B3網絡機柜，負載設備現仍由WL-B4機柜帶載正常運行，待用戶方安排適合的時間再進行設備遷回。
